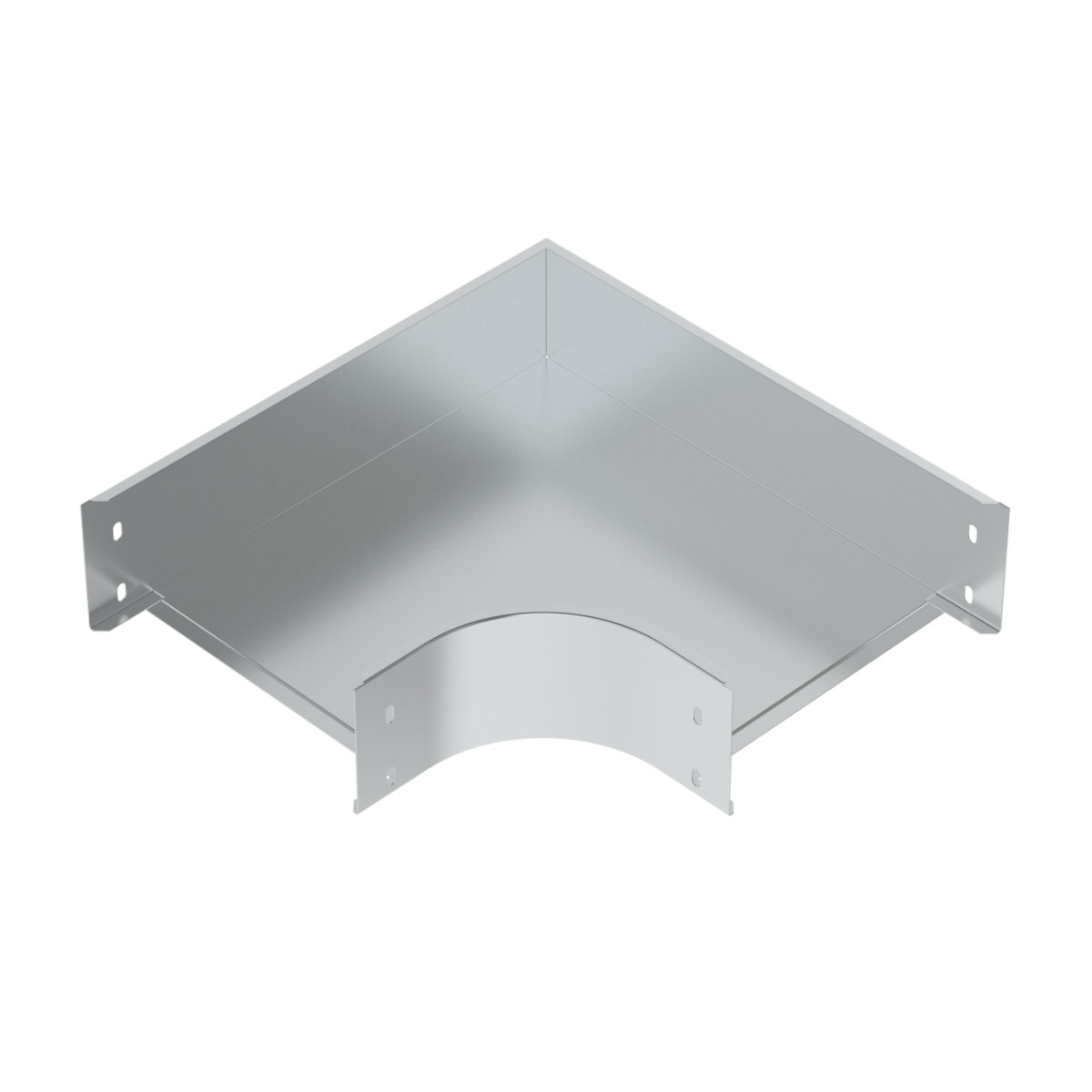

Ilustračný obrázok
To download 3D models, please login or create an account and request access.
NIXO90_SK
| EAN kód | 8595057671485 |
| Colná nomenklatúra | 73089059 |
| Váha | 1,6430 kg/ks |
| Povrchová úprava | nerezová oceľ AISI 304 |
| Teplotná odolnosť | -50 - +150 °C |
| Funkčnosť pri požiari | P90-R, E90, PS90 |
| Vyhovuje normám | ČSN EN 61537 |
| Normy požiarnej odolnosti | ČSN 73 0895, DIN 4102-12, STN 92 0205 |
| Hrúbka plechu | 0,8 mm |
| Počet skrutiek pre spojenie | 8 |

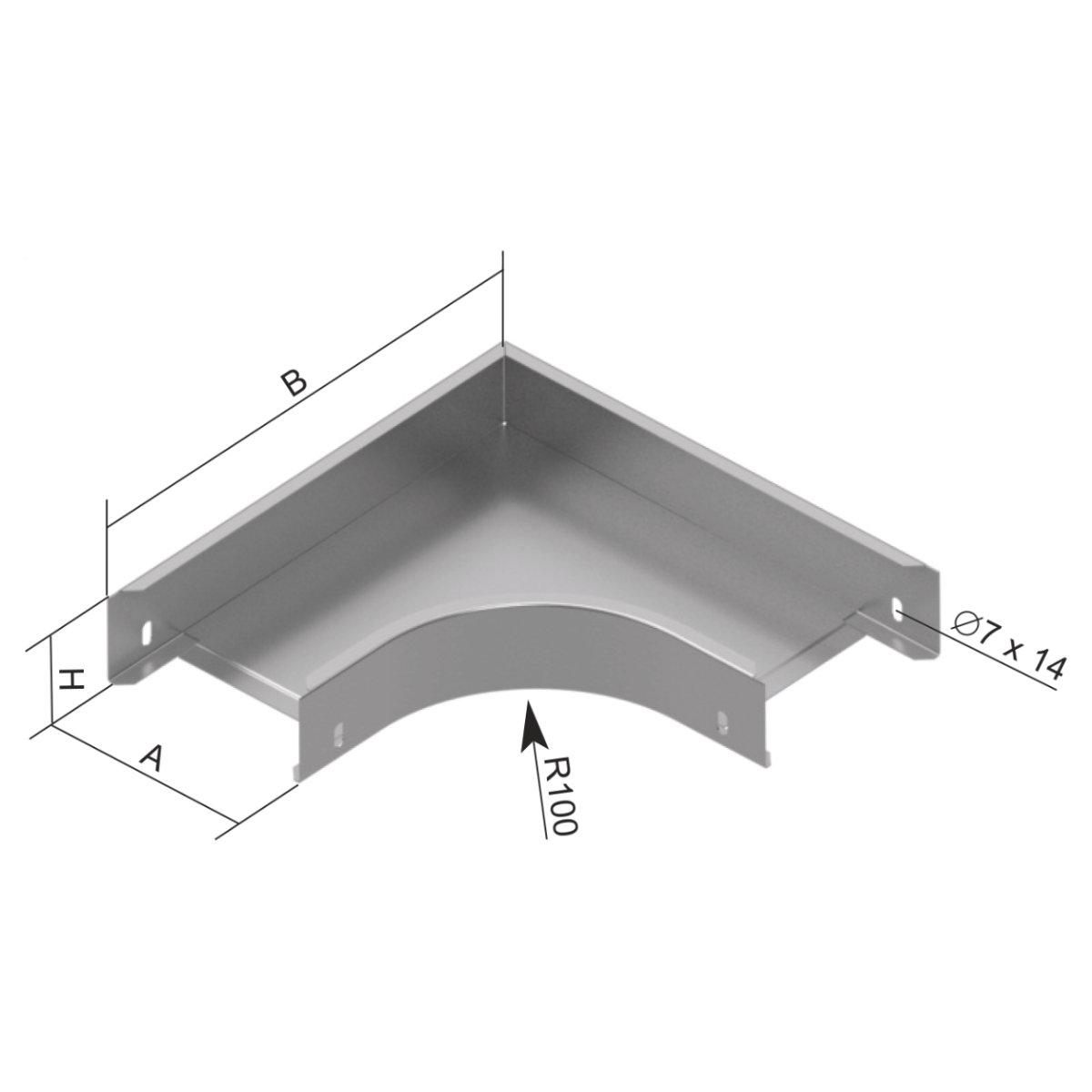

| Rozmer A | 253 mm |
| Rozmer B | 413 mm |
| Rozmer H | 102 mm |
| Pre šírku žľabu | 250 mm |
| Pre výšku žľabu | 100 mm |

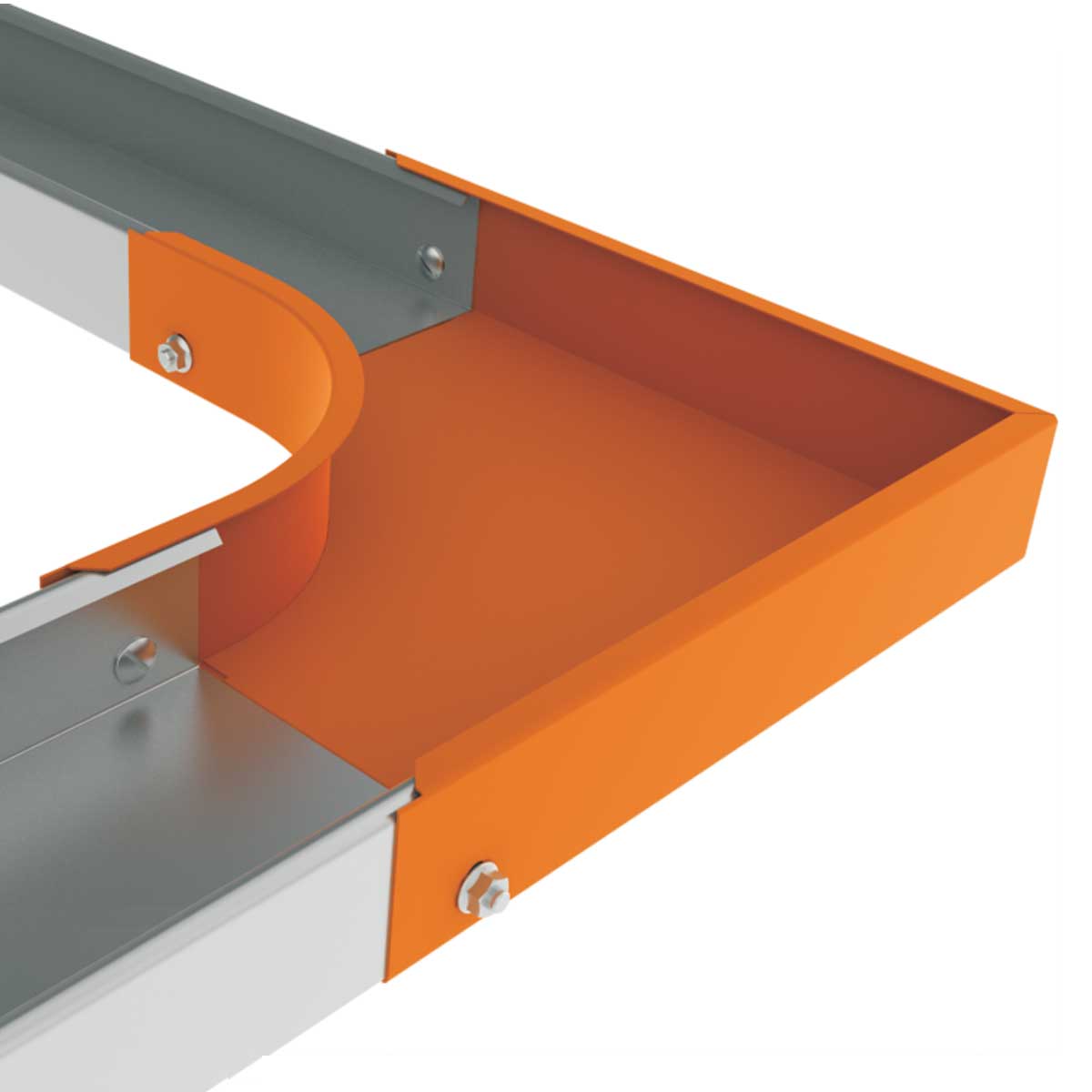

Oblúk slúži na vytvorenie odbočenia trasy o 90° v horizontálnom smere. Spojenie sa vykonáva priamym nasunutím káblového žľabu do tvarovky a následným zaistením skrutky NIXSM 6X10.
Poznámka k systémom so zachovaním funkčnosti pri požiari:
Detailné informácie o jednotlivých zostavách nájdete v oranžovom katalógu Systémy so zachovaním funkčnosti pri požiari.
