NKR_M3_CZ
| EAN kód | 8595057676268 |
| Colná nomenklatúra | 73089059 |
| Váha | 4,48 kg/ks |
| Povrchová úprava | žiarový zinok ponorom |
| Teplotná odolnosť | -50 - 150 °C |
| Funkčnosť pri požiari | P90-R, E90, PS90 |
| Vyhovuje normám | ČSN EN 61537 |
| Normy požiarnej odolnosti | ČSN 73 0895, DIN 4102-12, STN 92 0205 |
| Hrúbka plechu | 0,7 mm |
| Počet skrutiek pre spojenie | 16 |

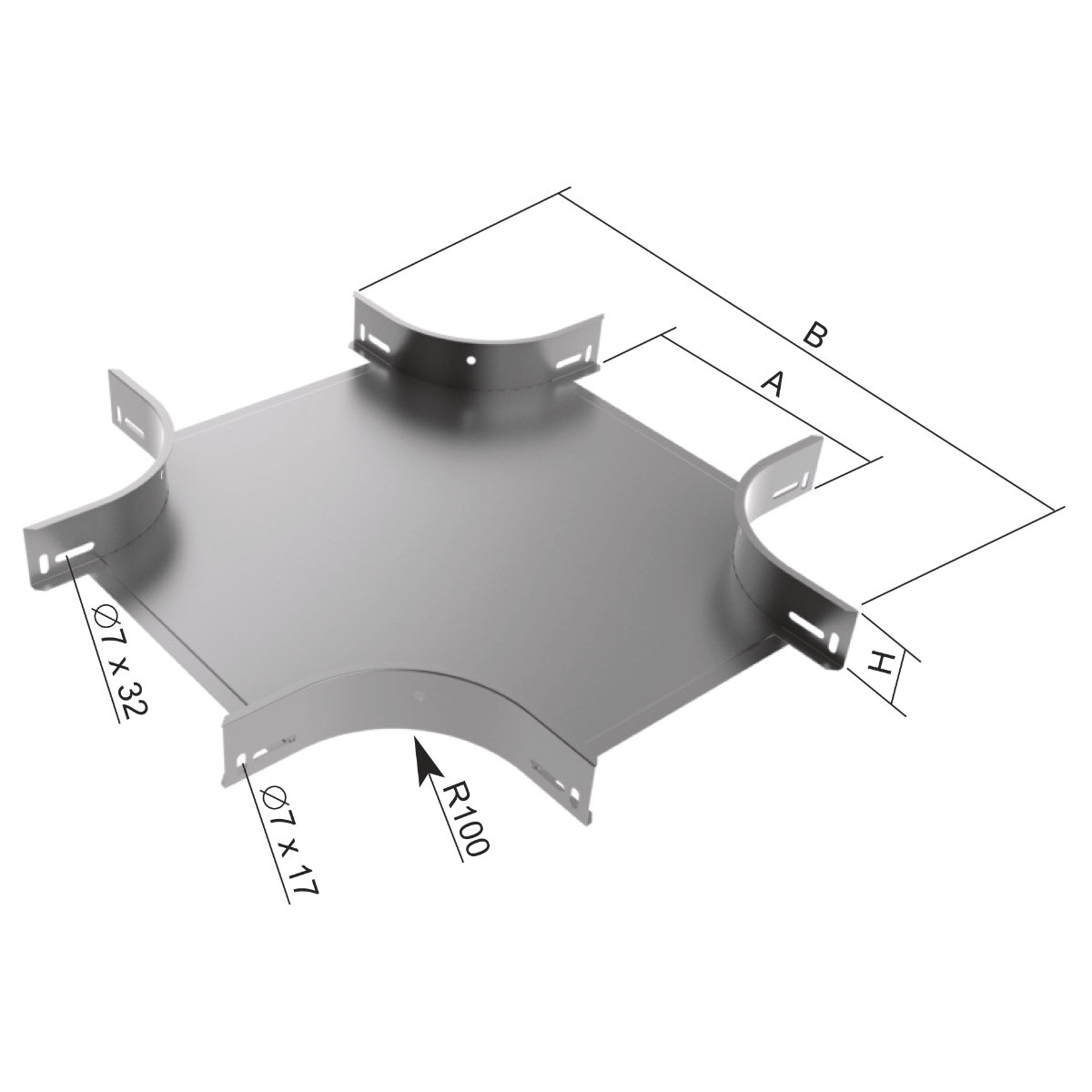

| Rozmer A | 502 mm |
| Rozmer B | 817 mm |
| Rozmer H | 102 mm |
| Pre šírku žľabu | 500 mm |
| Pre výšku žľabu | 100 mm |

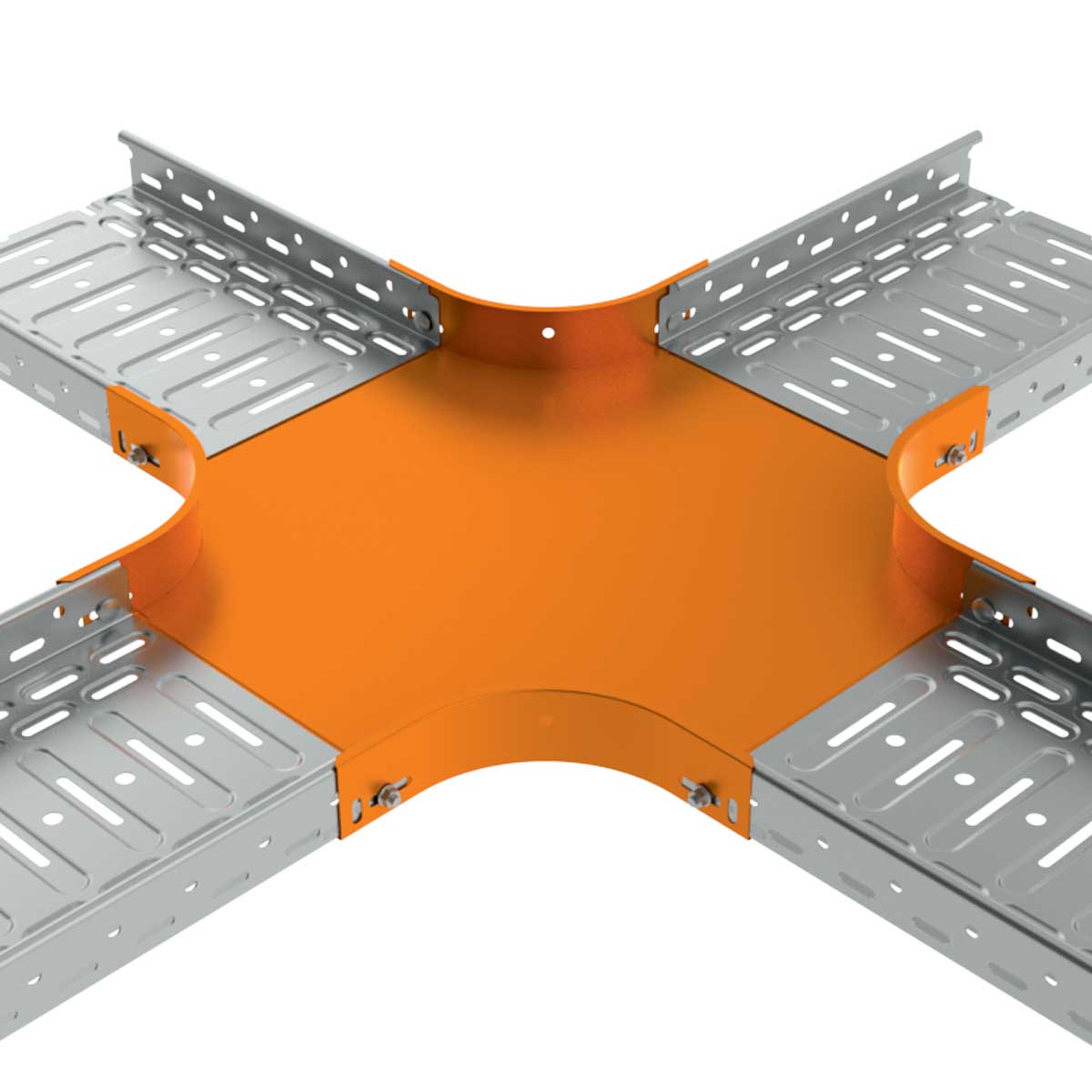

Spojenie sa vykonáva priamym nasunutím káblového žľabu do tvarovky a následným zaistením skrutky NSM 6X10. Na vytvorenie odbočenia rozdielnej šírky je možné využiť redukčný diel NRD.
Poznámka k systémom so zachovaním funkčnosti pri požiari:
Detailné informácie o jednotlivých zostavách nájdete v oranžovom katalógu Systémy so zachovaním funkčnosti pri požiari.
