SU_CZ
| EAN kód | 8595057628380 |
| Colná nomenklatúra | 73089059 |
| Váha | 0,32 kg/ks |
| Povrchová úprava | pozinkované Sendzimirovou metódou |
| Teplotná odolnosť | -50 - 150 °C |
| Funkčnosť pri požiari | P90-R, E90, PS90 |
| Vyhovuje normám | ČSN EN 61537 |
| Normy požiarnej odolnosti | ČSN 73 0895, DIN 4102-12, STN 92 0205 |
| Hrúbka plechu | 1 mm |
| Počet skrutiek pre spojenie | 8 |

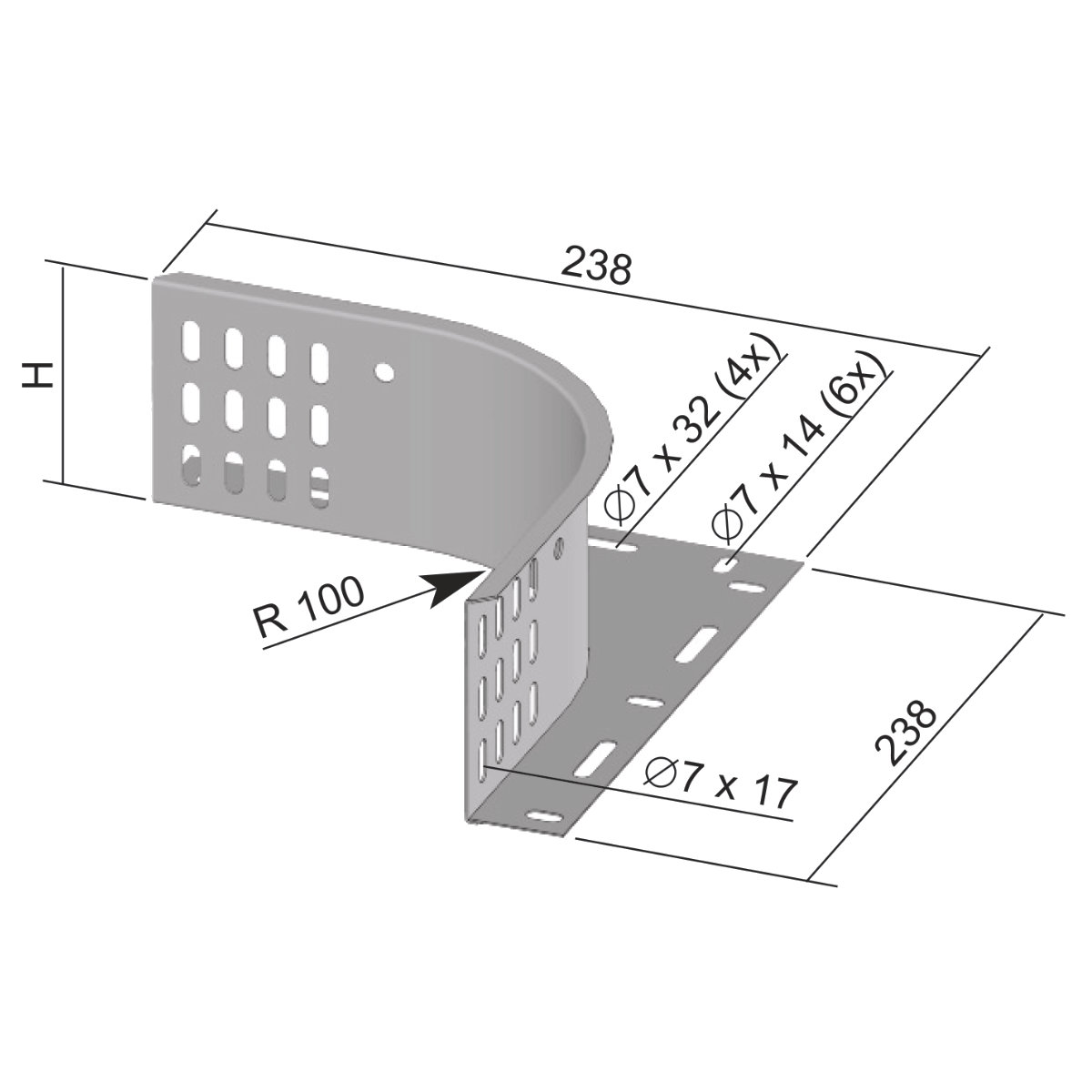

| Rozmer H | 65 mm |
| Pre výšku žľabu | 60 mm |

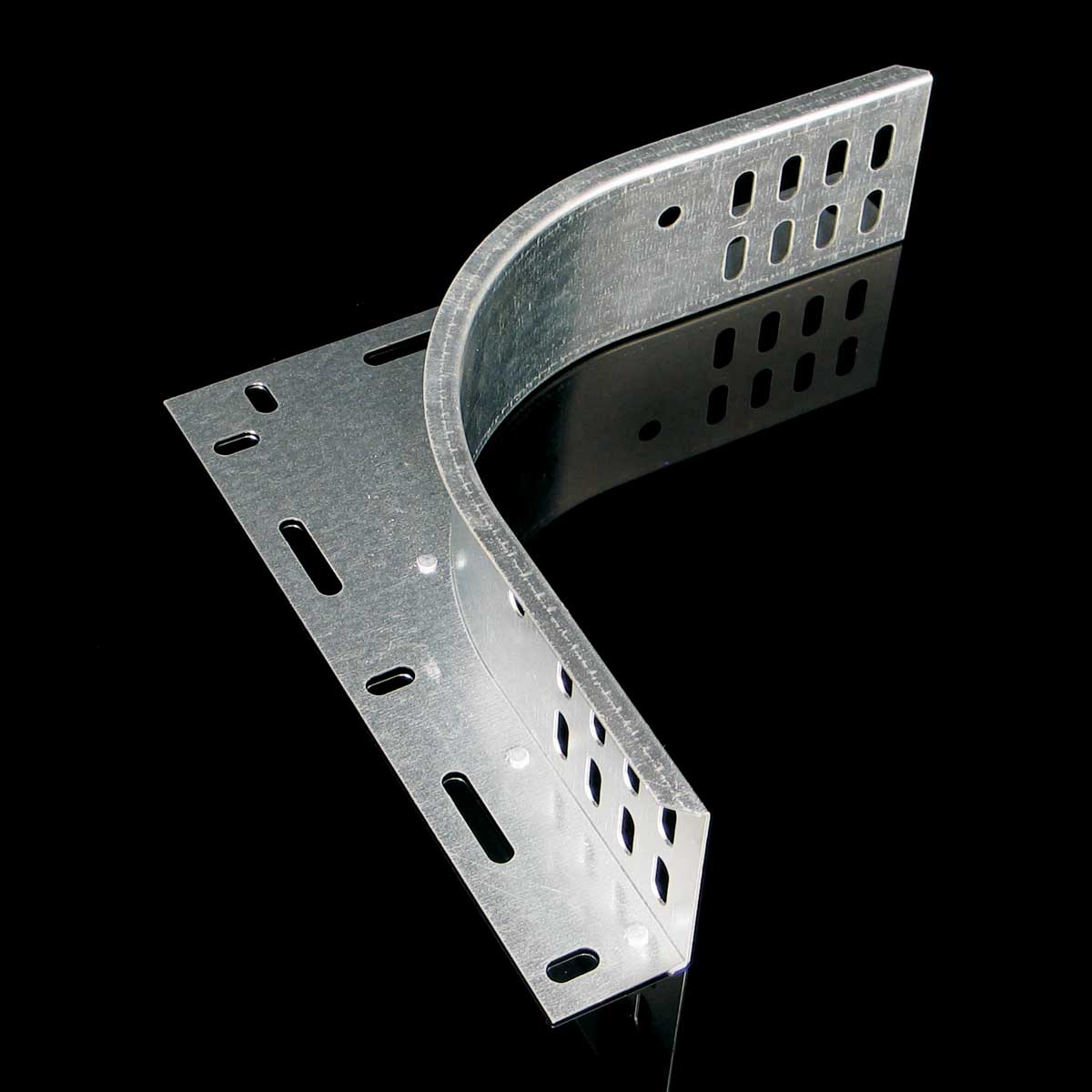

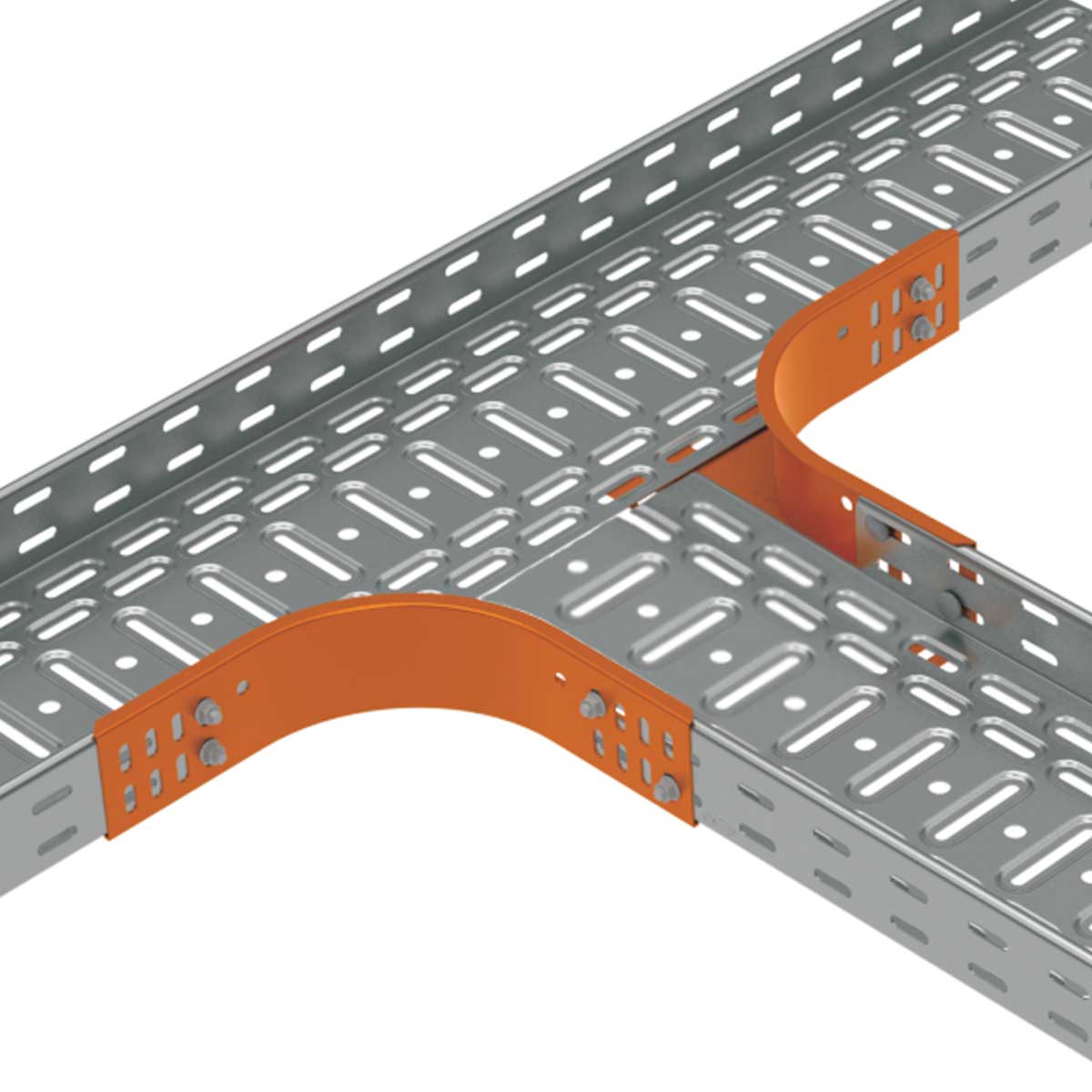

Slúži na vytvorenie dodatočného odbočenia alebo nerovnoramenného T-kusu alebo kríža. Výhodou je možnosť vytvorenia ľubovoľnej šírky odbočujúceho žľabu. Redukčný diel sa dodáva po 1 ks, používa sa vždy v páre. Upevnenie sa vykonáva skrutkami NSM 6X10. Na zakrytie trasy s redukčným dielom je možné použiť veko odbočky horizontálnej VOH.
Poznámka k systémom so zachovaním funkčnosti pri požiari:
Detailné informácie o jednotlivých zostavách nájdete v oranžovom katalógu Systémy so zachovaním funkčnosti pri požiari.
