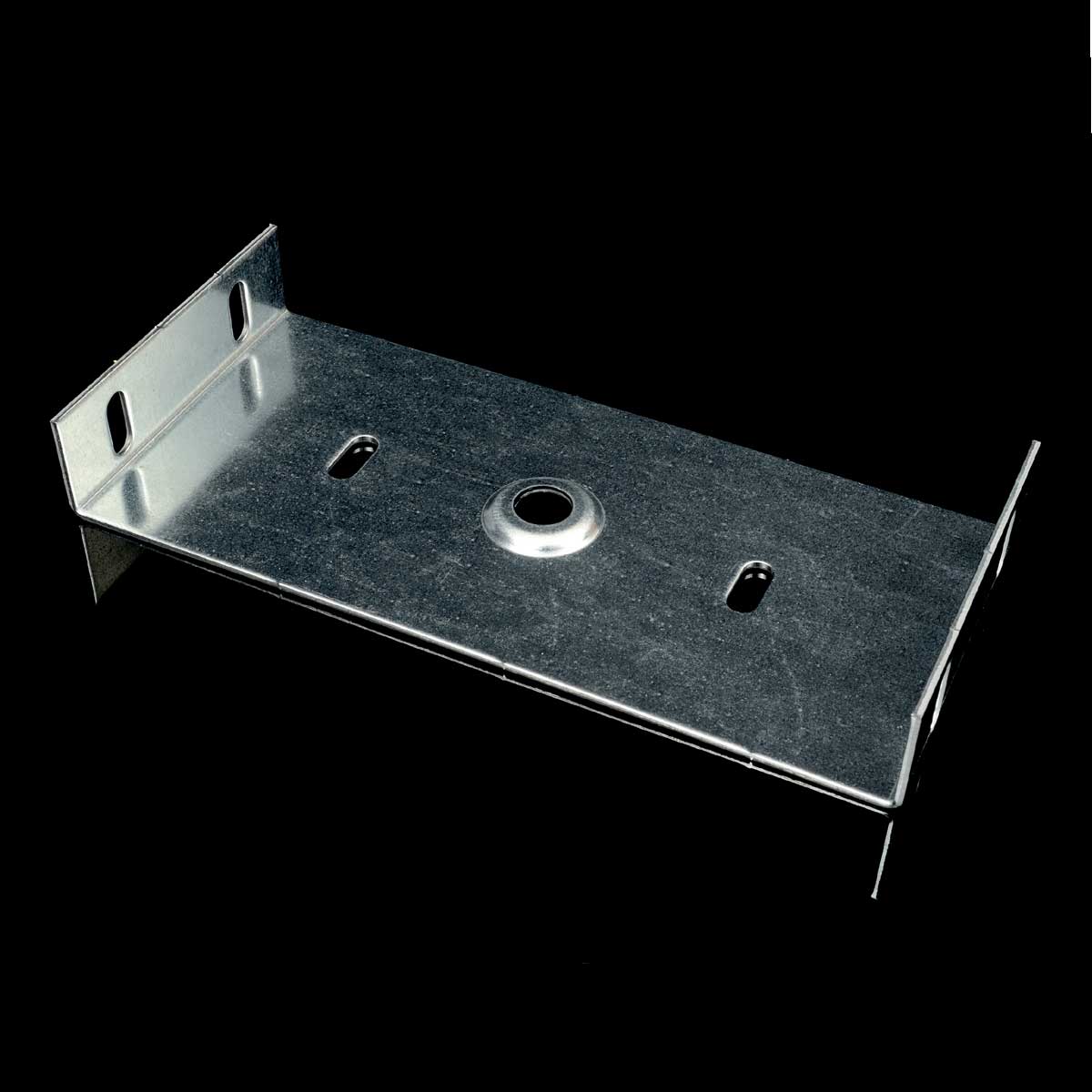

Ilustračný obrázok
To download 3D models, please login or create an account and request access.
ZVNI_SK
| EAN kód | 8595568925367 |
| Colná nomenklatúra | 73269098 |
| Váha | 0,3380 kg/ks |
| Povrchová úprava | pozinkované Sendzimirovou metódou |
| Teplotná odolnosť | -50 - +150 °C |
| Funkčnosť pri požiari | P90-R, E90, PS90 |
| Vyhovuje normám | ČSN EN 61537 |
| Normy požiarnej odolnosti | ČSN 73 0895, DIN 4102-12, STN 92 0205 |
| Hrúbka plechu | 2 mm |
| Počet skrutiek pre spojenie | 4 - 6 |
| Max. záťaž | 90 kg |

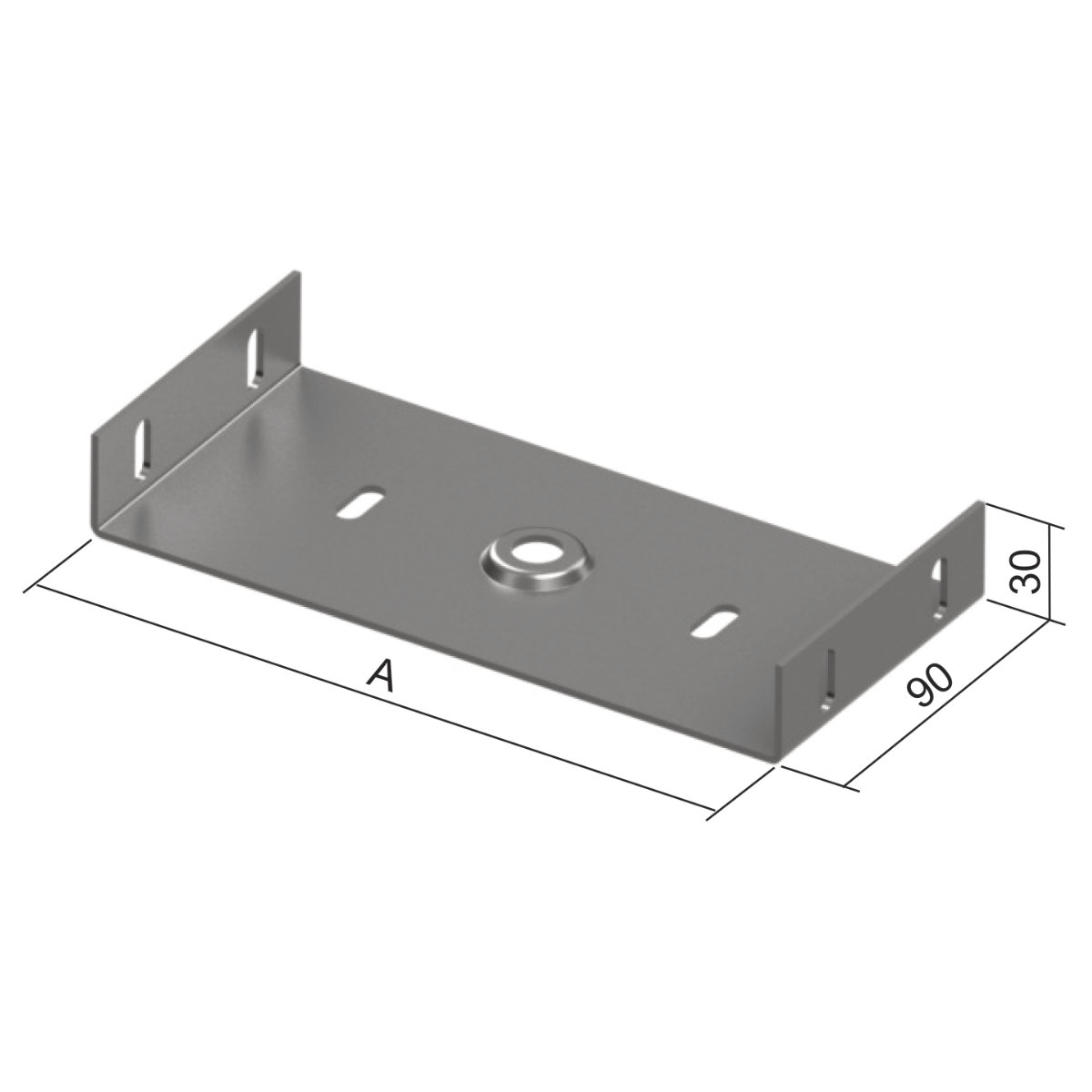

| Rozmer A | 196 mm |
| Pre šírku žľabu | 200 mm |
| Pre výšku žľabu | 35 - 60 mm |

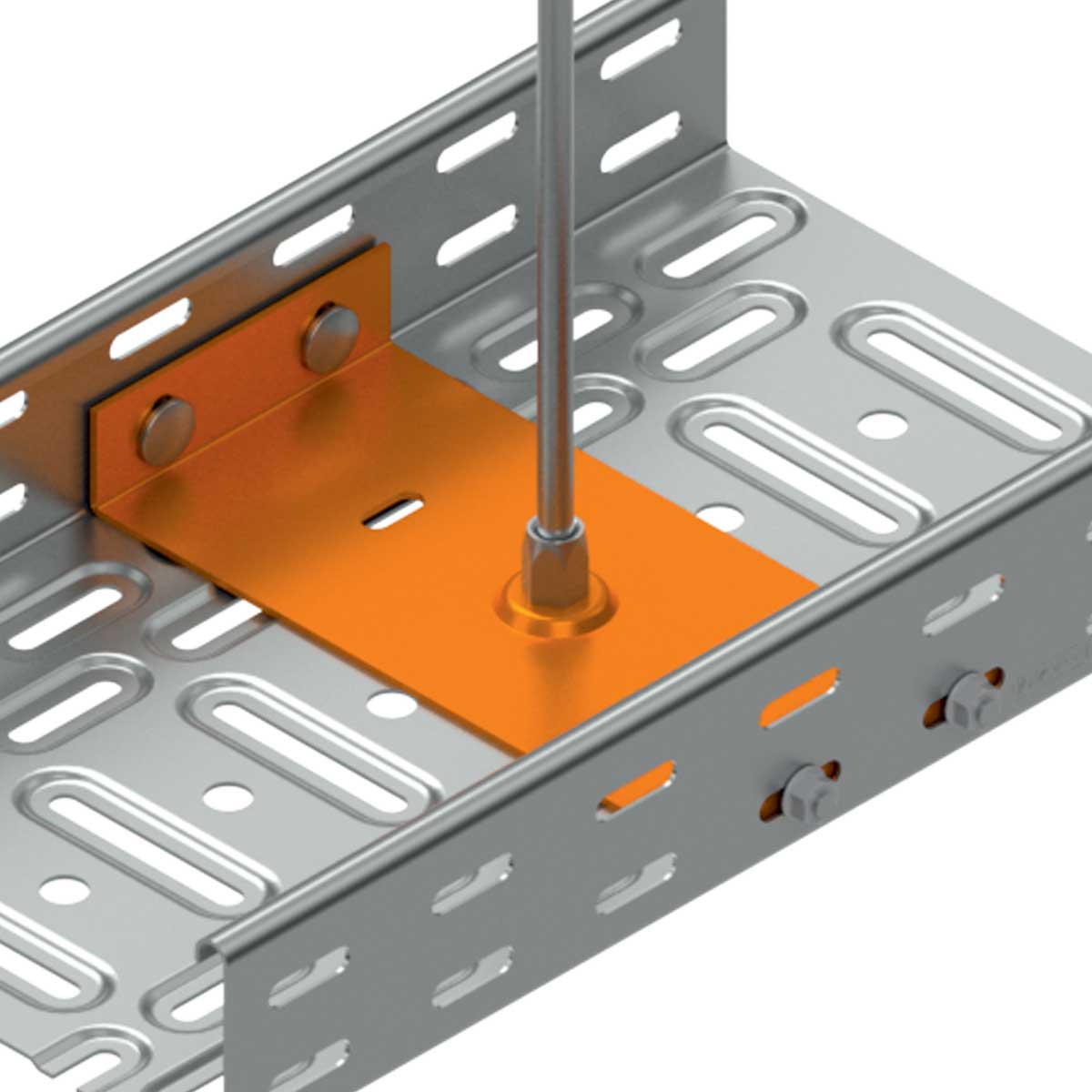

Záves je montovaný pomocou závitovej tyče ZT 8 alebo ZT 10. Dimenzia matice sa volí podľa priemeru závitovej tyče. Matica MN nie je súčasťou závesu. Záves vnútorný sa nasúva do žľabu pred jeho spojením s ďalším žľabom.
Poznámka k systémom so zachovaním funkčnosti pri požiari:
Detailné informácie o jednotlivých zostavách nájdete v oranžovom katalógu Systémy so zachovaním funkčnosti pri požiari.
