DS_CZ
| EAN kód | 8595057633834 |
| Colná nomenklatúra | 83024190 |
| Váha | 0,34 kg/ks |
| Povrchová úprava | pozinkované Sendzimirovou metódou |
| Funkčnosť pri požiari | P90-R, E90, PS90 |
| Normy požiarnej odolnosti | ČSN 73 0895, DIN 4102-12, STN 92 0205 |
| Max. záťaž | 160 kg |

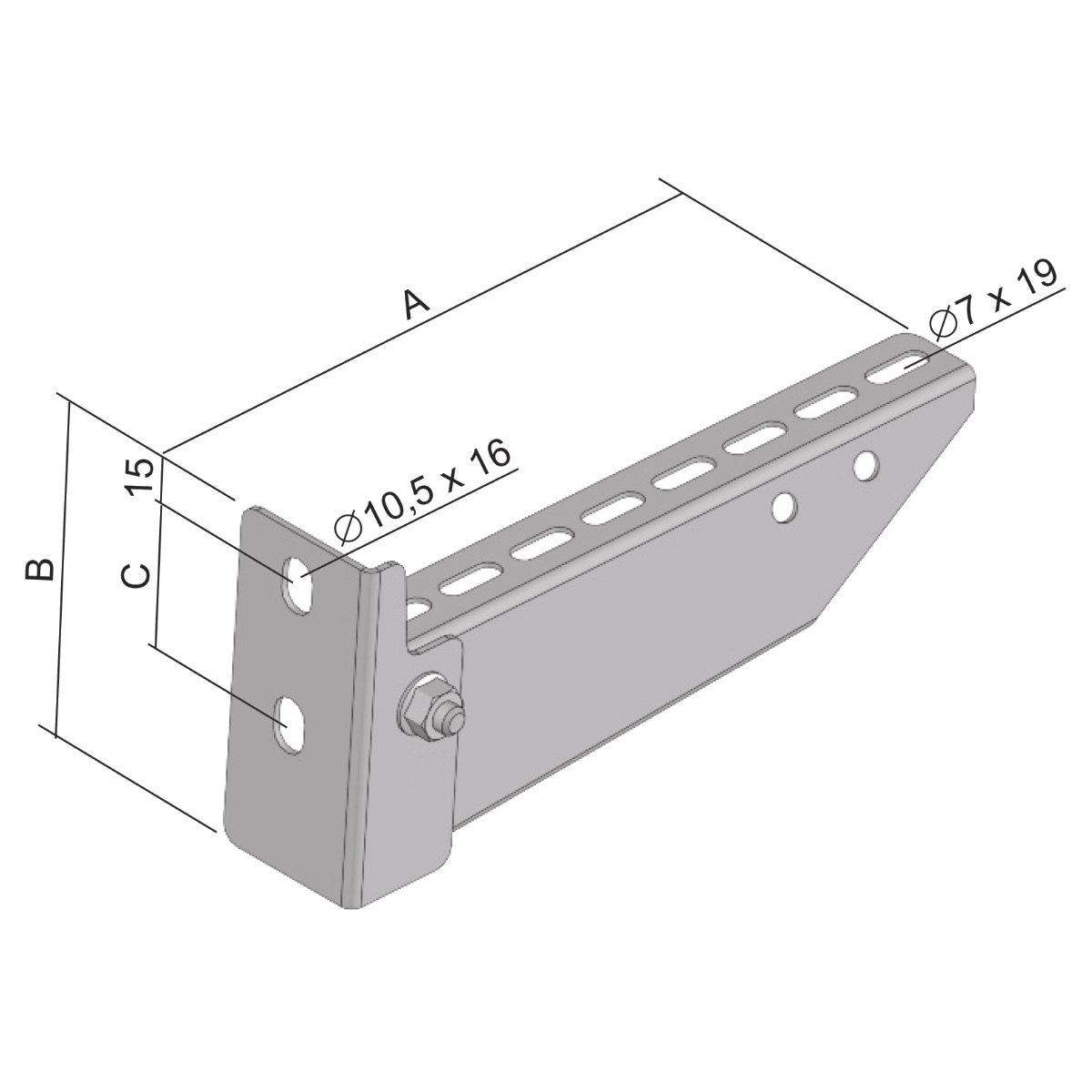

| Rozmer A | 168 mm |
| Rozmer B | 94 mm |
| Rozmer C | 60 mm |
| Pre šírku žľabu | 150 mm |
| Pre výšku žľabu | 35 - 110 mm |

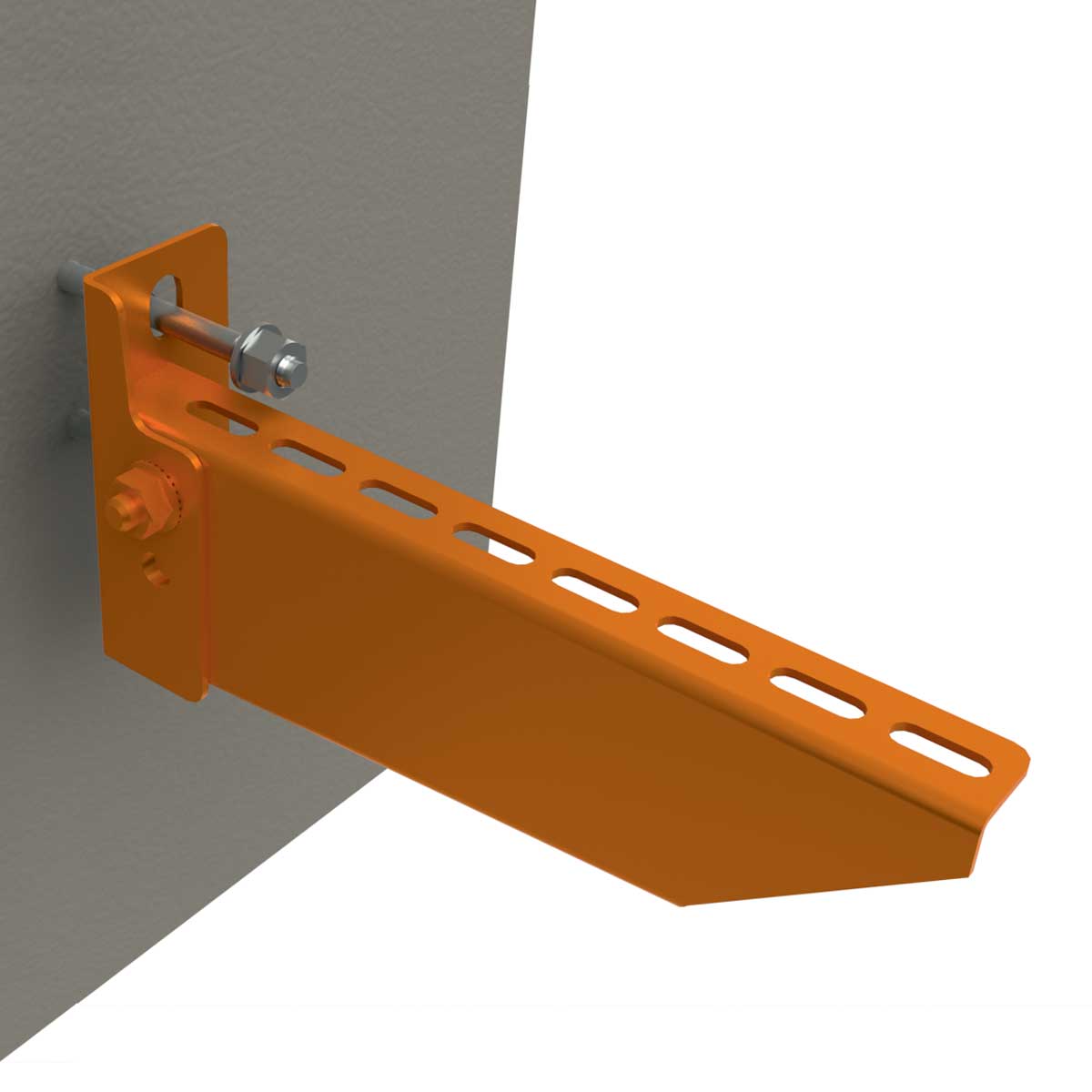

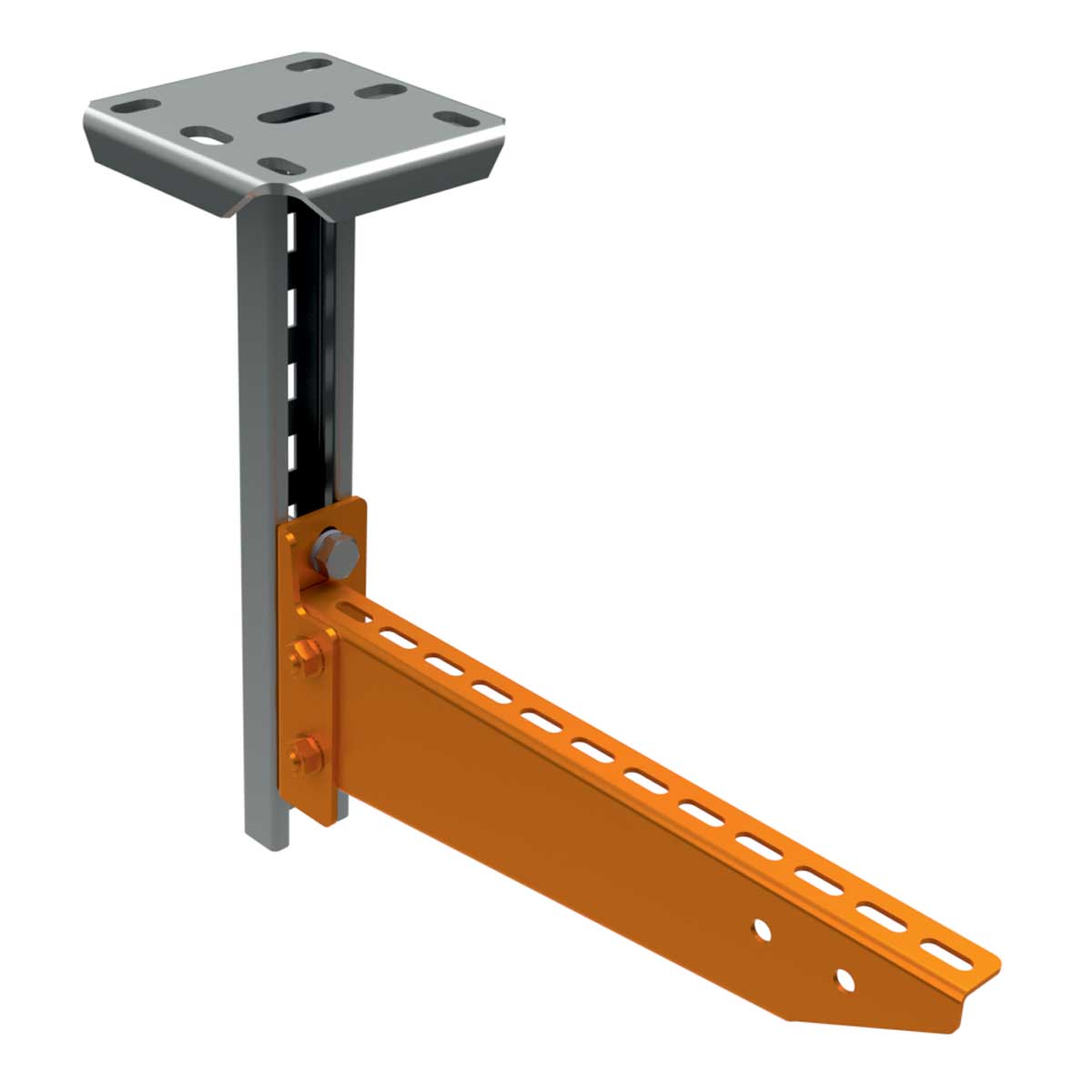

Držiak je určený na montáž na stenu alebo na stropný profil. Upevnenie na stenu sa vykonáva pomocou 2 ks kotiev Ø 8 mm. Na montáž na stropný profil SPL a SPS sa použijú posuvné matice PM 41 M 10 spoločne so skrutkami S 10X20 (2 ks). Na pripevnenie na stropný profil SPLN, SPSN alebo SPU sa použijú skrutky S 10X20, matica M 10 a podložka PD 10. Na pripevnenie káblového žľabu na držiak DS sa použijú skrutky NSM 6X10.
Poznámka k systémom so zachovaním funkčnosti pri požiari:
Detailné informácie o jednotlivých zostavách nájdete v oranžovom katalógu Systémy so zachovaním funkčnosti pri požiari.
